35亳米標準導軌安裝,符合DIN EN50022標準。10極寬度〔模數12.5亳米),符合DIN 43880標準。標準配置6+2位LCD顯示器(999999.99kwh)顯示。
標準配置無源電能脈沖輸出〈有極性)，方便和各種AMR系統連接，符合IEC 62053-21和DIN 43864標準。具備RS485 數據通信端口，通信協議符合標準DL/T645-2007和MODBUS-RTU。
可以測量有功、無功電能,電流,電壓,功率,頻率等數據。

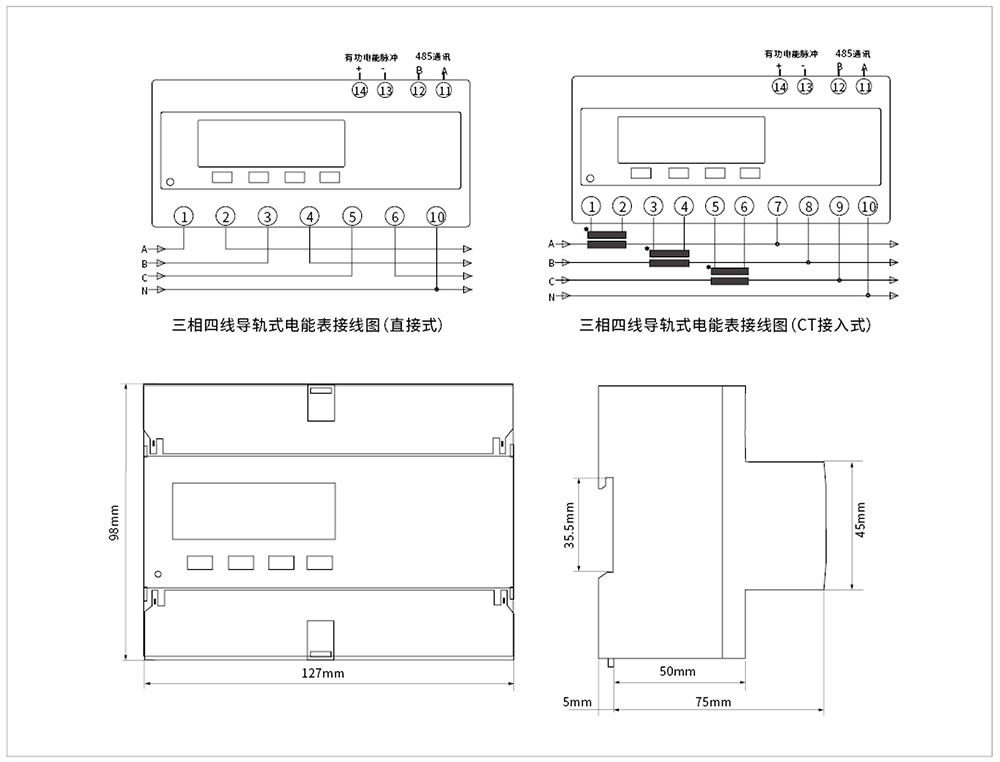

直接U型連接,標準配置U型接線。
短的保護蓋,減少安裝空間和便于集中安裝。
| 功能 | 參數 | DTSU-307B | DTSU-307C | DTSU-307E | DTSU-307F | |
| 電能計量 | 有功電能 | 組合有功電能正向反向 | ● | ● | ● | ● |
| 無功電能 | 無功電能 | ● | ● | |||
| 分時計量 | 復費率 | 峰尖平谷4種費率，8個時段 | ● | |||
| 實時測量值 | 相電壓 | v1，v2，V3 | ● | ● | ||
| 電流 | l1，l2，I3 | ● | ● | |||
| 有功功率 | 總有功 | ● | ● | |||
| 無功功率 | 總無功 | ● | ● | |||
| 功率因致 | PF | ● | ● | |||
| 頻率 | F | ● | ● | |||
| 電能脈沖輸出 | kWh輸出 | 有功 | ● | ● | ● | ● |
| 通訊 | 通訊接口 | RS-485 | ● | ● | ● | |
| 通訊協議 | Modbus-RTU和DL/T 645-2007 | ● | ● | ● | ||
| 顯示方式 | LCD液晶顯示 | ● | ● | ● | ● | |
| 外形尺寸 | 127x98x75mm | |||||
注：“●”表示標配；“○”表示選配。
| 設備名稱 | 產品型號 | 基本功能 | 電流規格 | 備注 |
| 三相導軌式電能表 | DTSU-307B | 三相有功電能Kwh,液晶顯示 |
1.5(6),5(20),10(40), 20(80),30(100）A |
阻容降壓 |
| 變壓器降壓 | ||||
| DTSU-307C | 三相有功電能Kwh,液晶顯示，485通訊 |
Moudbus-RTU 協議和DL/T645- 2007 |
||
| 三相導軌式多功能電能表 | DTSU-307E |
三相電壓U、電流l、頻率Hz、功率因數 cosφ、有功功率Kw、無功功率Kvar、有 功電能Kwh、無功電能Kvarh,，液晶顯示、 485通訊 |
||
| 三相導軌式復費率電能表 | DTSU-307F |
三相電壓U、電流l、頻率Hz、功率因數 cosφ、有功功率Kw、無功功率Kvar、有 功電能Kwh、無功電能Kvarh，，尖鋒平 谷4種費率、液晶顯示、485通訊 |
