35毫米標準導軌安裝，符合DIN EN50022標準。10極寬度（模數12.5毫米),符合DIN 43880標準。標準配置6+2位LCD顯示器(999999.99kwh)顯示。
標準配置無源電能脈沖輸出〈有極性)，方便和各種AMR系統連接，符合IEC 62053-21和DIN 43864標準。具備RS485數據通信端口，通信協議符合標準 DL/T645-2007和MODBUS-RTU。
可以測量有功、無功電能,電流,電壓，功率，頻率等數據。
直接U型連接,標準配置U型接線。
短的保護蓋,減少安裝空間和便于集中安裝。
| 功能 | 參數 | DDSU-104B | DDSU-104C | DDSU-104E | DDSU-104F | |
| 電能計量 | 有功電能 | 組合有功電能正向反向 | ● | ● | ● | ● |
| 分時計量 | 復費率 | 峰尖平谷4種費率，4個時段 | ● | |||
| 實注：“●”表示標配；“○”表示選配。時測量值 | 相電壓 | U | ● | ● | ||
| 電流 | I | ● | ● | |||
| 有功功率 | P | ● | ● | |||
| 無功功率 | Q | ● | ● | |||
| 功率因數 | PE | ● | ● | |||
| 頻率 | F | ● | ● | |||
| 電能脈沖輸出 | kWh輸出 | 有功 | ● | ● | ● | ● |
| 通訊 | 通訊接口 | RS-485 | ● | ● | ● | |
| 通訊協議 | Modbus-RTU和DL/T 645-2007 | ● | ● | ● | ||
| 顯示方式 | LCD液品顯示 | ● | ● | ● | ● | |

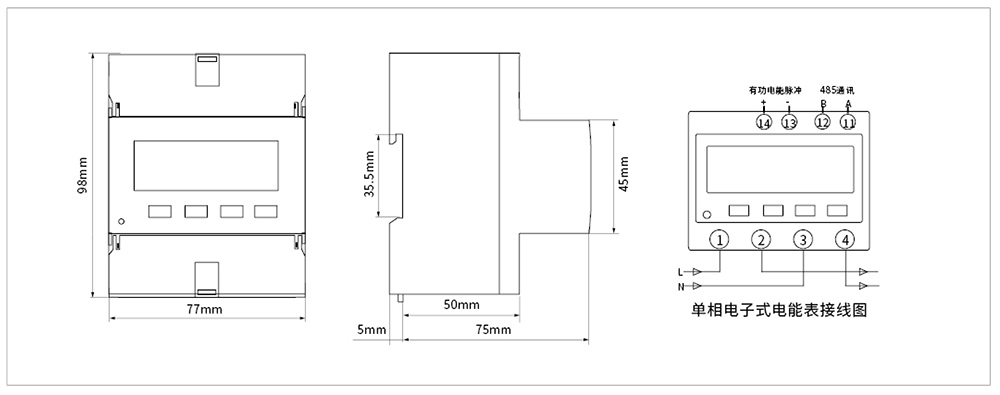

| 外形尺寸 | 77x98x75mm | |||||
注：“●”表示標配；“○”表示選配。
| 設備名稱 | 產品型號 | 基本功能 | 電流規格 | 備注 |
| 單相導軌式電能表 | DDSU-104B | 單相有功電能KWh,液晶顯示 |
5(20),10(40),20(80), 30（100)A |
阻容降壓 |
| 變壓器降壓 | ||||
| DDSU-104C | 單相有功電能KWh,液晶顯示,485通訊 |
Moudbus-RTU協議和DL/T645- 2007 |
||
| 單相導軌式多功能電能表 | DDSU-104E |
單相電壓U、電流I、頻率Hz、功率因數 cosφ、有功功率KW、無功功率KVAR、有 功電能 KWh、液晶顯示、485通訊 |
||
| 單相導軌式復費率電能表 | DDSU-104F |
單相電壓U、電流I、頻率Hz、功率因數 cosφ、有功功率Kw、無功功率Kvar、有 功電能 Kwh、無功電能 Kvarh，，尖鋒平 谷4種費率、液晶顯示、485通訊 |
