典型拓補結構

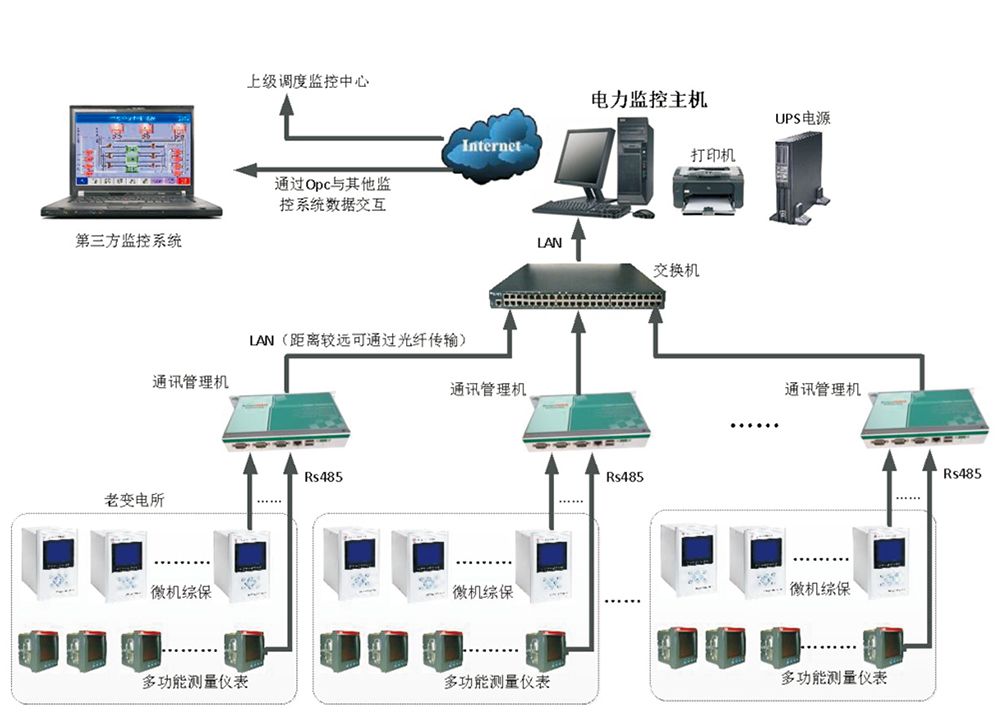

據低壓開關站電力監控后臺系統的具體特點，我們提出具有針對性的系統設計，典型系統結構拓?fù)鋱D如下:
系統分為四層,第一層為設備層，包含:電力儀器儀表，微機繼電保護,光伏逆變器，智能開關，故障及錄波設備，溫度巡檢設備，直流屏等。第二層為采集層，通過前置通信管理機，將本區域的設備通過通信接口和協議進行數據的采集和傳輸，通過標準的以太網接口向上一層傳輸數據。

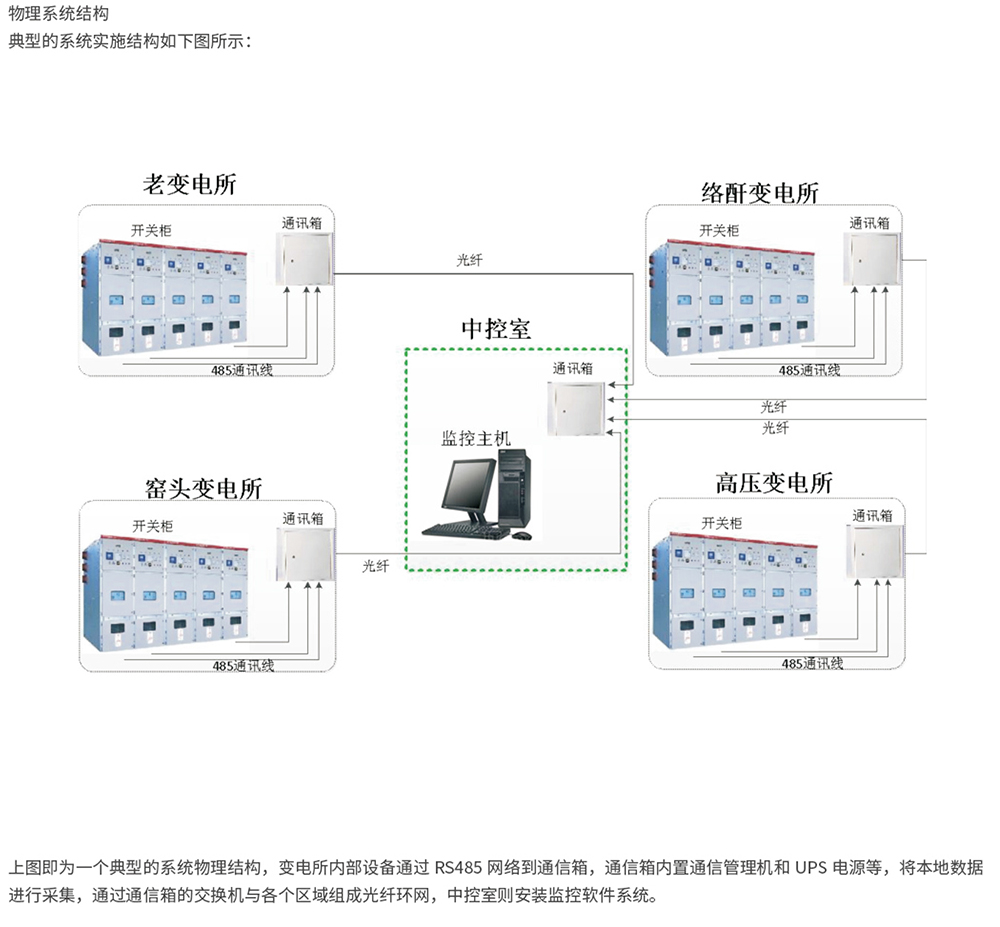

第三層為傳輸層，通過交換機組建網絡，將各個區域的采集設備，通過網絡實現數據的傳輸，常見的有星形網，環網等，鏈路介質有雙絞線和光纖，雙絞線只能組建200米以內的區域網絡，而光纖則不受距離限制，是可以組建復雜，長距離的傳輸層網絡介質。

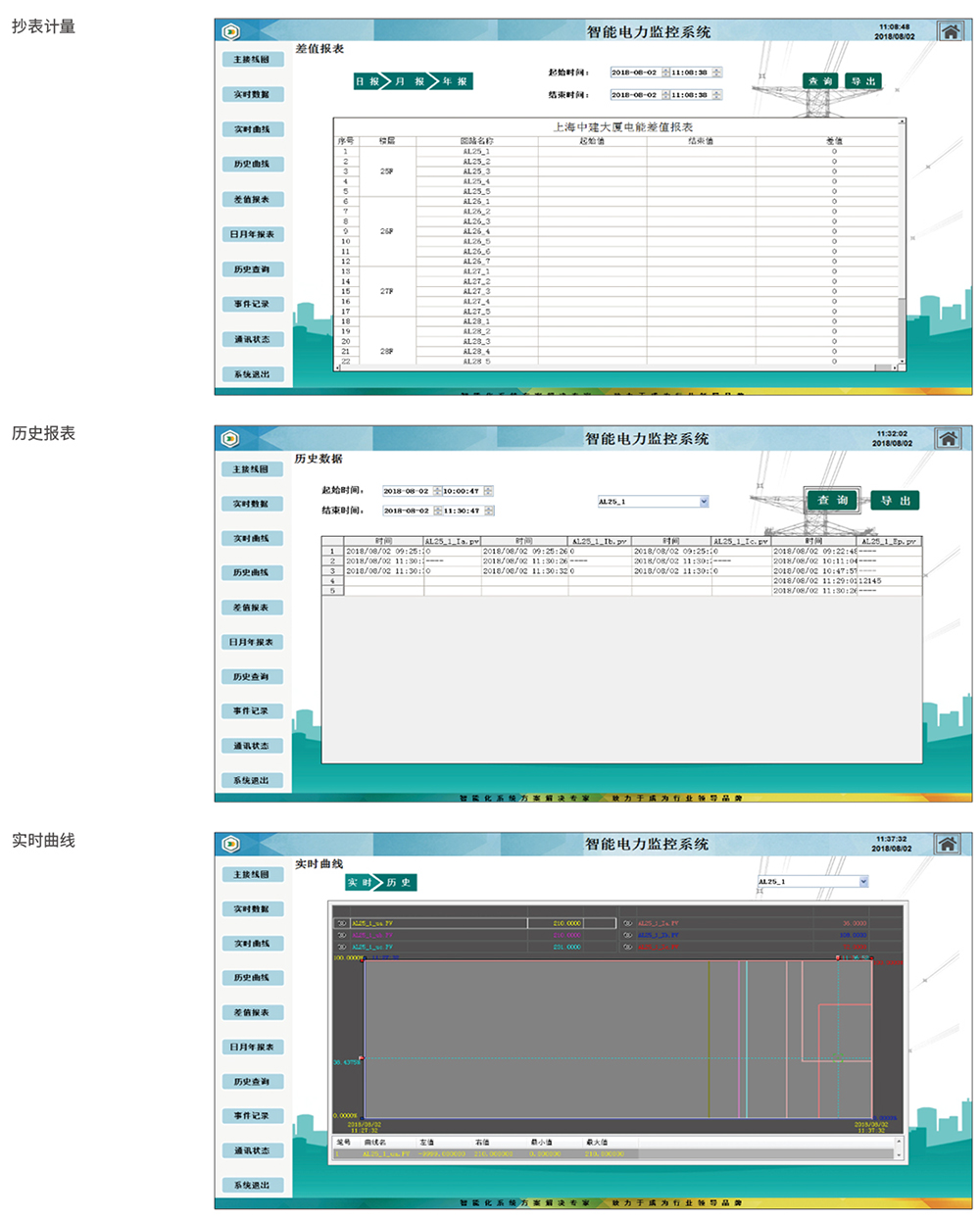

第四層為展示層，通過監控軟件，提供圖形化的呈現效果，將系統的運行數據進行圖形展示，除展示之外，還提供故障信息采集，故障再現，歷史數據，波形分析，運行日志，操作管理等功能。除監控中心，還通過WEB，手機APP等方式向管理人員提供實時和數據展現。
